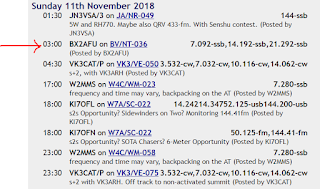

禮拜天進行了第一次的 SOTA （Summits on the Air，山峰無線電通聯）。地點選在我家附近的 觀音山硬漢嶺 ，海拔616公尺，SOTA組織將它編號為 BV/NT-036 。 經過幾天的 器材準備 後，終於來到公告通聯的日子。由於我真的很久沒爬山，加上幾年前的醫生診斷，我對於我自己腳力不太有信心，我在早上8:00就抵達觀音山遊客中心停車場，而我在SOTA網站公告開始通聯的時間是11:00，給自己三個小時（約為一般認為爬上去所需時間的三至四倍）的時間慢慢走，累了就休息。 上圖中的0.4km指的是遊客中心到登山步道入口的距離，步道本身長1.4公里，包含了一千一百多個階梯。 沿陸地上、標示牌都有訊息告訴自己還剩幾階、還有多遠。半小時後我發現自己竟然已經走一半了： 也許信心大增吧，我坐著休息了十分鐘，喝幾口水，打算如大學時代體育課選修登山時，老師教的：「不要休息太久讓身體冷下來，補充水分稍微喘口氣，就一鼓作氣攻頂。」當然老師舉的case都是百岳等級的高山，但我一如剛剛爬到這中點前過程中的呼吸調節一樣，拿莊老師的教誨當最高指導原則。 再半小時後，順利到達硬漢嶺，人真的蠻多的： 我等於比預定通聯時間提早兩小時到，於是我就打開我的愛妻便當，吃了太太準備的三明治、沙拉和水果，也喝了我很佩服的奉茶隊阿姨（因為那桶至少有二十公斤，她就這樣一個人背上山）給我的紅棗茶，大概體力還是流失不少吧，我這輩子沒覺得紅棗茶這麼好喝過。 11點到，開始辦「正事」： 通聯成果沒有很好，除了可能和那天同時有通訊比賽進行、吸引了大多數亞洲火腿族的目光之外，可能與前一天晚上我未能及時將1:1電流巴倫完成有關，導致共模電流干擾麥克風。據友台回報，我的聲音非常的破碎。不過還是很開心，能以五瓦小功率通聯日本JH1MXV等電台。 無線電的趣味就是不斷測試、改善，回家當然立刻完成這顆巴倫，期待下次能夠有更好的通聯：

在「無線電活動戶外化」的方針下，我即將進行第一次 SOTA ： 我因為身體因素不太能真的爬山，所以其實選了有樓梯的觀音山。雖這麼說，也是有一千多階，為了確保至少爬得上去，所有的裝備就以輕量便攜為優先考量，因此這次將選用 1899T伸縮天線 。 這幾天開始測試，先依照說明書給的調整方式，嘗試在各常用波段上諧振： 但是怎麼調都調不出理想的SWR值。我的確在裝備包裡有準備自動天線諧調器，但都已經QRP不到十瓦輸出了，應該盡量讓天線本身諧振，天調盡量備而不用，才能讓僅有的功率都往天上輸出。此外，說明書上都給「要調幾公分」的長度資訊，所以野台還得帶把尺就對了？ 本來想直接帶我另一支比較大比較重的 RHM 7350天線 上山，但一方面因為這樣會增加重量、二方面網路上對於1899T的評價其實不差，所以我決定再給它一次機會，不看說明書，找出我自己的設定值，經過兩天在學校午休時間的測試，我找出了一組不錯的數據，並且以「節數伸縮」來描述所需要的長度，給各位OM參考： 10米波段：導線由1號孔連接5號孔，伸縮天線全拉開後縮回一節半左右 15米波段：導線由1號孔連接4號孔，伸縮天線全拉開 17米波段：導線由1號孔連接3號孔，伸縮天線拉開5節半左右 20米波段：導線由1號孔連接3號孔，伸縮天線全拉開後縮回一節 40米波段，導線由1號孔連接2號孔，伸縮天線全拉開後縮回半節左右 這支天線是屬於1/4波長GP天線，必須要有地網才能發揮效能，所以除了振子長度和加感線圈以外， 地網 也很重要。 照這樣的調法，在各個波段都能得到1.3以下的SWR值。 當然，SWR歸SWR，實際通聯結果就等我上山測試了。

上次測試了被友台暱稱為「 蚊香地網 」的便攜地網片，效果不錯。 但可惜壓克力板是硬的，無法折疊，攜帶型還是有限。於是想到以 露營用鋁箔睡墊 來當地網素材。為了能在多波段使用，這次的測試會帶入 人工地網 的概念，以一個天調來匹配地網。 進一步查詢發現，市售和友台自製的人工地網，其架構其實就是一個電感調整點和一個電容調整點構成的簡單L Network Matching架構，然後再加上一個RF電流計方便精確調整，以下取自澳洲友台VK2BSY的 網站 ： 由於加上電流表和調整電流表敏感度的裝置（還是那句話：為了精確調整），整個會變成很大盒，不易攜帶野台使用。因此我選用MFJ 16010手動天調來當「地調」，它就是典型一進一出、先電感再電容的L Network Matching匹配機制： 這種簡單的匹配裝置應該可以自製，但我手藝不佳，加上DX Engineer網站上的售價不貴，就和其他要用的東西一起自美國購回。 這次測試的地網系統架構如下： 以香蕉插頭從16010的「transmitter」孔連接一條導線至天調或天線的接地端、「antenna」端則連接一片80公分見方的鋁箔睡墊： 測試現場風勢強大，鋁箔墊得用東西壓好： 以RHM 7350天線、857D及MAT-30自動天調來測試，操作過程如下： 先完全不接地，調整7350的加感線圈，找出底噪最大聲的點。 開啟天線分析儀（沒有天分的話就用機子最小功率發射）並調整「地調」以取得最低之SWR。 開啟自動天調再做最後匹配。 效果還蠻不錯的，15米波段，上述第一步驟完成後，在第二步驟一開始的SWR在2.2上下，透過「地調」調整，取得1.5左右的SWR： 40米波段，天線加感線圈調整完後，SWR大於10，完成接地匹配後，SWR降至1.05： 其他波段的成果也不錯，透過「地調」都能把SWR降到1.5以下，天線阻抗則在45-60間。 今天時間不多，不過也趕緊進行實際通聯測試，除了SSB話務通聯到日本、俄國之外。10瓦FT8訊號也能發射到美東： 目前覺得會被吹走外，這樣的地網還蠻適合輕裝SOTA使用的，過陣子就帶上觀音山試試。
