1899T天線調整

-

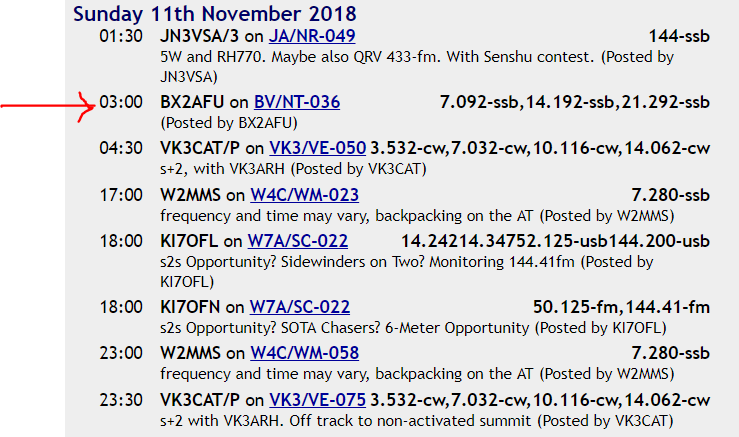

在「無線電活動戶外化」的方針下，我即將進行第一次SOTA：

我因為身體因素不太能真的爬山，所以其實選了有樓梯的觀音山。雖這麼說，也是有一千多階，為了確保至少爬得上去，所有的裝備就以輕量便攜為優先考量，因此這次將選用1899T伸縮天線。

這幾天開始測試，先依照說明書給的調整方式，嘗試在各常用波段上諧振：

但是怎麼調都調不出理想的SWR值。我的確在裝備包裡有準備自動天線諧調器，但都已經QRP不到十瓦輸出了，應該盡量讓天線本身諧振，天調盡量備而不用，才能讓僅有的功率都往天上輸出。此外，說明書上都給「要調幾公分」的長度資訊，所以野台還得帶把尺就對了？

本來想直接帶我另一支比較大比較重的RHM 7350天線上山，但一方面因為這樣會增加重量、二方面網路上對於1899T的評價其實不差，所以我決定再給它一次機會，不看說明書，找出我自己的設定值，經過兩天在學校午休時間的測試，我找出了一組不錯的數據，並且以「節數伸縮」來描述所需要的長度，給各位OM參考：
  • 10米波段：導線由1號孔連接5號孔，伸縮天線全拉開後縮回一節半左右
  • 15米波段：導線由1號孔連接4號孔，伸縮天線全拉開
  • 17米波段：導線由1號孔連接3號孔，伸縮天線拉開5節半左右
  • 20米波段：導線由1號孔連接3號孔，伸縮天線全拉開後縮回一節
  • 40米波段，導線由1號孔連接2號孔，伸縮天線全拉開後縮回半節左右

這支天線是屬於1/4波長GP天線，必須要有地網才能發揮效能，所以除了振子長度和加感線圈以外，地網也很重要。

照這樣的調法，在各個波段都能得到1.3以下的SWR值。

當然，SWR歸SWR，實際通聯結果就等我上山測試了。
