857D移動台現況

-
857D被裝進鋁架做成移動台以來的幾個月，我一直在調整改善，現在大概要定型了：


首先是面板裝在一個攝影用球形雲台上，方便調整角度：

換裝用安德森接頭的配電盒以節省空間：

磁環巴倫：

此外也裝進一台天分方便天線調整：

同軸切換器，用天分調天線時不用拔來拔去：

20AH電池也裝進架內：

系統開機：

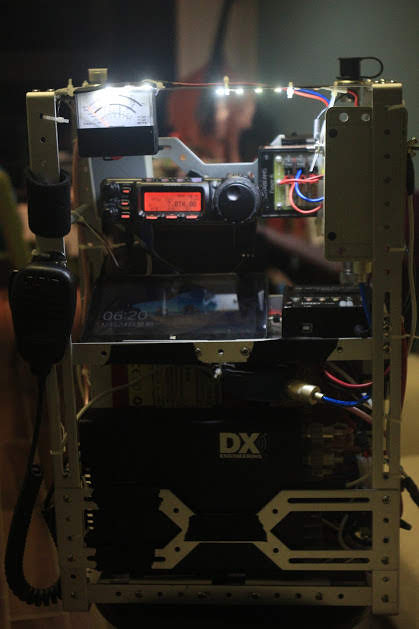

架台樣貌：
