Yaesu MH-31手持麥克風維修兼改裝

我的SOTA主力機FT-817隨附的MH-31麥克風壞了，沒辦法，我這台817是前年購入的中古機，從機身日本技適編號來看，應該是最初代的機種，年齡可能逼近二十歲。

麥克風在SSB上喊不出出力，AM與FM則有載波輸出，直覺判斷是裡面的麥克風頭壞了。於是拆開外殼，將麥克風頭解焊下來檢查：

看起來是一般的動圈式麥克風頭，雖不知型號，但這種動圈式的，正負極大概電阻都在四到六百歐姆之間，但電錶一量，完全是開路，所以真是這裡壞了。

以前大學時上林宜勝老師的音響學課程，知道電容式麥克風比動圈式麥克風靈敏，對於野外通聯可能有所幫助，再加上FT-817其實有從麥克風接孔供5V的電，但MH-31的動圈式收音頭是用不到的，大概是預留給選配的電容式麥克風用的吧：

於是我就興起了把這支很可能20歲以上的MH-31老麥改裝成電容式麥克風的想法，英國友台M0UKD的網站上有設計好的電路：

但我怎麼看都覺得這圖哪裡怪怪的，對照MH-31的電路版，這樣也不太好接線，因此我把它做了點修改：

然後去電子材料行把材料買齊：

• 8.2KΩ碳膜電阻
• 1μf 50V 電解電容
• 102 陶瓷電容 0.001μf  = 1nf
• 473 陶瓷電容 0.047μf  = 47nf
• 4015P電容式麥克風頭

以上這些材料加起來不到台幣三十元，但我由於手不太穩，因此買了兩組備用。

首先將麥克風頭焊上導線，要注意極性，與外圈金屬外殼有導通的那個接點是負極：

接下來以熱溶膠將麥克風頭固定在原本動圈頭的位置，由於比起動圈頭小很多，所以基本上是用熱溶膠把周圍填滿：

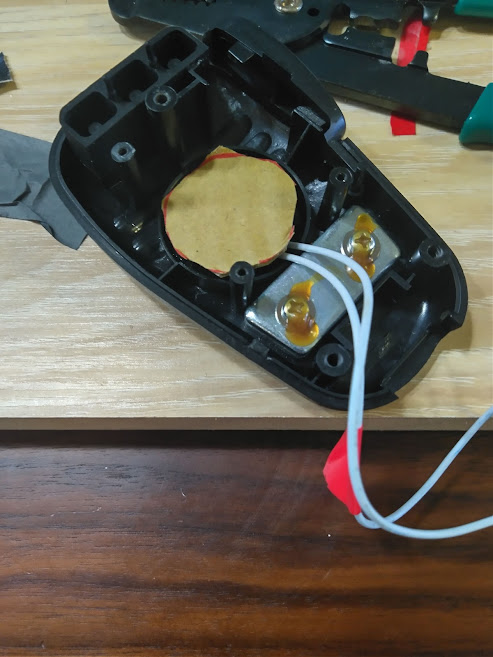

再以瓦楞紙板補滿後方空隙：

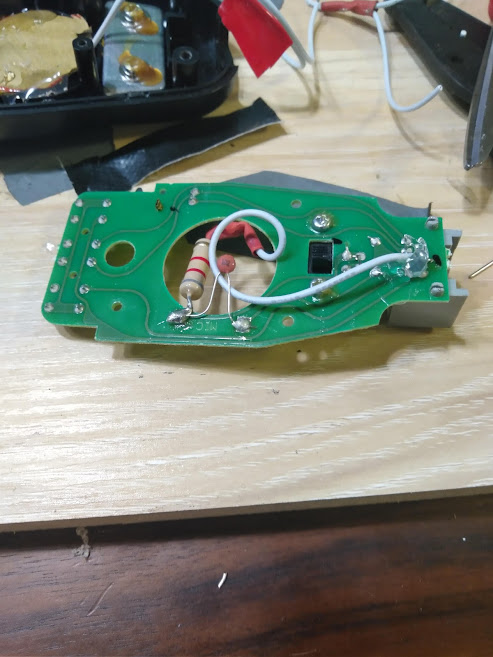

以導線將+5V正極供電點接出，連接8.2K歐姆電阻後接至電路板的麥克風輸出正極，並根據M0UKD的設計，以102陶瓷電容跨接至麥克風輸出負極。另外為了避免誤觸其他接點造成設備損壞，我在+5V接點處也點上熱溶膠確保絕緣：

電路板正面，先移除原本位於切換開關一號位置的0.33μf電解電容，換上1μf的，二號位置也接上47nf的473 陶瓷電容。改裝完畢後，一號位置將會有全域性的輸出，適合FM使用，二號位置則強調中音域，適合SSB：

最後調整零件與導線位置，確定不會壓到後，將電路板與外殼鎖回去：

接上FT-817並以假負載測試，SSB又恢復成有功率輸出了，音質表現方面，則有待實地測試了。
