SOTABOX III: Fast and Light

-

我的SOTA器材規劃一直是講求輕便、快速佈署，希望到達後能在兩分鐘內完成架台，並盡快以FT8完成四筆QSO後，接著進行話務SSB通聯。
When it comes to STOA radio gear, I am focused on lightweight and fast deployment, I want to be able to finish stetting up the equipment within two minutes after arriving the summit, and I always begin my activation with FT8, and after four QSOs I switch to phone SSB.

所以，我的第三代SOTABOX，以Discovery TX-500無線電機和Digirig Mobile介面盒為基礎，含樹莓派、8AH磷酸鋰鐵電池，置於塑膠彈藥箱內，含伸縮天線總重量2.8公斤。
My SOTABOX III is based on the Discovery TX-500, Digirig Mobile, housed in a plastic ammo box with a Raspberry PI and an 8AH LiFEPO battery. The whole system weights 6 lbs including the telescopic antenna.


箱子上部整合了一個手動天線調諧器，沒什麼特別的地方，典型的LC阻抗匹配設計。
On the top of the box sits a manual antenna tuner, nothing fancy, just a typical LC matching circuitry.


箱底則有電池、樹莓派和Digirig Mobile：
Battery, Raspberry PI and Digirig Mobile:

這顆電池能同時輸出12V以及5V，同時為無線電機及樹莓派供電。
The battery outputs 12V and 5V at the same time, powering the transceiver and the PI  simultaneously.

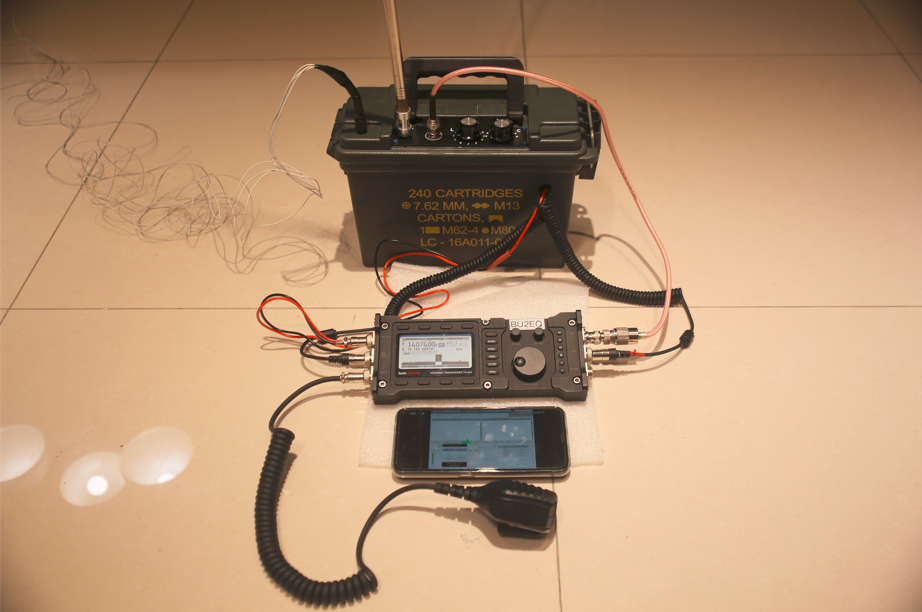

設置完成的樣子，透過VNC將手機與樹莓派連線，可在手機上操作FT8：
Completed setup, the PI is controlled via VNC, so that I can do FT8 on my cellphone:


設置過程影片：
Video of setting up:
