X6100刷Armbain變磚處理

-
C國協谷公司的X6100最近在國外SOTA及野外架台通聯的圈子掀起了小小的旋風。他是HF及六米波段的10瓦機，內建天調和電池。好像什麼都有了是嗎？

There Is Always Something More。

當初它發表的時候，我看到它使用了A33處理器，這是標準ARM架構的晶片，在一些C國的白牌手機和平板都可以看到。沒錯，也就是說在適當的處理以後，他可以運行Android甚至Linux作業系統。後來也發現，機器內建的原廠OS即是Linux核心。

這還蠻令人震驚的，這代表這台機器的可能性很多，例如它可能是史上第一台可以在機內運行WSJT-X進行FT8通聯的無線電機，甚至在野外等訊號無聊時，可以打個簡單的電玩殺時間（笑）。

KM9G史帝夫先生前陣子在他的Youtube上示範了如何將Armbian（一種Linux作業系統）安裝於X6100的方式，但他漏了幾個關鍵步驟（也許這些步驟他很久以前就做了、所以忘了在這次提出來、或是他以為這是常識大家都知道？）

今天朋友送來友台按照KM9G的方法刷了變磚的機器，請我看看有無辦法處理，我研究了一下，發現機器是用U-BOOT作為引導程式載入OS，這樣的話，若SD卡中裝了這個「民間版」Armbrain，同時也一定要把原系統的核心備份到userpatches裡，否則保證變磚。以上就是KM9G遺漏的步驟（但我相信他應該不是惡意的）。

以下就來整理一下建議的刷機步驟，請注意刷機可能造成機器故障、失去保固，下列步驟僅供參考。刷機一定有風險，請自行斟酌：
  1. 到Github下載最新版本的X6100 Armbian，你若有閒有時間有能力，可以選擇下載Source Code來研究，但這邊是安裝教學，所以直接載Image就好：


  2. 下載下來要解壓縮，推薦使用7-zip，它在Windows PC上可以直接解開tar，解開後會有兩個檔案，高達3.3GB的那個檔案，就是KM9G團隊打造的Armbian系統、另一個則是U-BOOT：
  3. 將這兩個檔案拷貝到SD卡上，請注意卡片一定要是FAT32格式。
  4. 因為檔案有點大，在拷貝的時候，可以順便進行連線到X6100的準備工作。
    先參考使用手冊，將你的X6100連上WIFI，然後把IP抄下來，請注意IP不一定是圖中這組，視你家無線網路的設定會有不同：
  5. 下載Putty軟體。準備以SSH模式連線進入X6100，其實就是把剛剛的IP打進去，然後按Open即可：

  6. 登入帳號是root、密碼是超級安全的123。接下來就是一連串的指令操作，別懷疑，在有滑鼠、有圖形介面之前，電腦都是這樣運作的。
  7. 建立userpatches目錄：
    mkdir -p /userpatches/overlay/extracted
  8. 將原本系統核心備份到剛剛建立的目錄：
    cp /boot/*.* /userpatches/overlay/extracted
    cp -R /lib/modules/ /userpatches/overlay/extracted
  9. 將SD卡從電腦拔出來，插入X6100（X6100不需關機）。
  10. 進入SD卡所在掛載點，並將剛剛下載的兩個影像檔拷貝到X6100內建的儲存空間，會稍微花一點時間，因為檔案有點大：
    cd /media/sd-mmcblk0p5
    cp *.* /home
  11. 將Armbian影像檔刷入SD卡：
    cd /home
dd if=Armbian_22.05.0-trunk_Lime-a33_buster_current_5.15.32_xfce_desktop.img of=/dev/mmcblk0 bs=1024
  12. 上面這個步驟會更久，大該需要15分鐘。可以利用時間，重複步驟五，再開一個連線視窗（原來的千萬別關），讓你的X6100「上火星」。若等很久（二十幾分鐘以上）都還刷不進去的話，請把SD卡拔出，插回電腦重新格式化成單一FAT32磁區。
  13. 接下來，就是最後一個步驟，刷入U-BOOT，這一步一秒內即可完成：
    dd if=uboot_sdcard.bin of=/dev/mmcblk0 bs=1024 seek=8

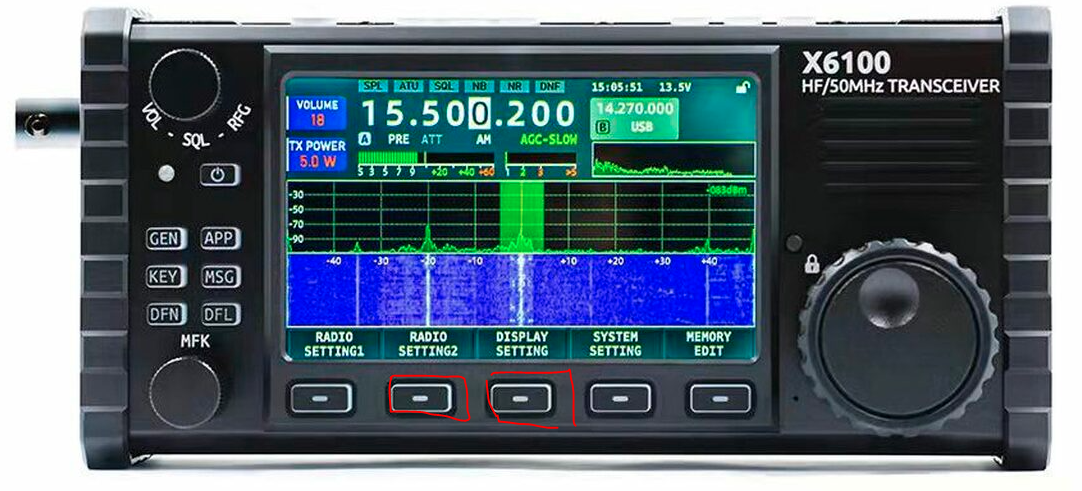

完成後，X6100先關機，然後再按開機，等到X6100的開機畫面出來後，趕快按下下方相對應的按鈕，即可進入Armbain：


如此你就有一台無限可能的無線電機了！
