N1MM+和SDRuno並存問題處理

-
前幾週的CQ World Wide DX通訊比賽，我使用這種方式來將IC-7300無線電機的頻譜顯示於電腦螢幕上，幫助找尋全世界友台發出的訊號，成果還不錯。

但其實有一個蠻大的問題，我使用的LOG4OM通聯紀錄軟體並非是專為比賽而設計，比賽過程中通聯登錄沒有問題，但比賽過後，它無法直接輸出符合各大比賽規格的carbrillo格式記錄檔，都要經過一些轉換、甚至人工逐一檢查。我以往參加比賽頂多一百筆通聯上下，人工檢查感覺也還不會太麻煩，但今年的CQ World Wide DX，拜頻譜以及傳播之賜，一共有兩百六十多筆，轉檔檢查就比較累了。

我知道N1MM+是許多圈內人士推薦的比賽記錄軟體，最吸引我的就是它對各大比賽記錄檔的完美支援，賽後幾乎只要點幾下滑鼠「輸出記錄檔、上傳記錄檔」就搞定了。但N1MM+在我這樣搭配SDRuno顯示頻譜的環境中有個很大的問題，就是這兩個軟體會搶無線電機的控制權。若要兩個軟體一起使用，必須關掉N1MM+的無線電機連動功能。這樣做最大的影響是換波段時必須要記得手動變更N1MM+上的波段，否則比賽記錄中波段有錯，一定會造成不計分甚至扣分。使用LOG4OM則沒有這個問題，因為它與SDRuno都可以透過Omni-Rig來「統籌」控制無線電機，完全可以並存。在SDRuno上更換頻率或波段，無線電機就跟著換過去、LOG4OM也隨著將新一筆通聯記錄在當前的正確波段上。

當然我也知道，N1MM+本身有內建Spectrum Display Window，透過EXTIO外掛的確是可以將頻譜直接顯示出來，但我總覺得N1MM+的頻譜的解析度和流暢度都不及SDRuno。

所以從上次賽後我就一直在研究這件事的解決方法。後來發現SDRuno有一個「Receiver/Transceiver Emulation」功能，可以透過某個COM埠將自己「偽裝」成一台無線電機，讓其他裝置或軟體連線。於是就讓我想到，有沒有可能將無線電機交給SDRuno主控，再將頻道、波段的變化同時傳給N1MM+？

此時，埋藏在我音樂碩士學位底下的資訊人靈魂馬上跳出來在我耳邊大喊：「你需要Null Modem!」Null Modem直譯成中文叫做「零數據機」，簡單來講就是用一條跳線連接兩個電傳裝置，讓這兩個裝置可以直接傳送資訊，而不用透過一台數據機（所以叫做「零」數據機）。當然啦，由於SDRuno和N1MM+都是裝在同一台電腦上，我其實不必真的做一條跳線，從電腦的某個COM埠接到另外一個COM埠。我只要下載com0com這個虛擬連接軟體，就可以模擬出兩個連接在一起的COM埠。已下就來一步一步說明：
  1. 首先將com0com下載並安裝（若電腦是安裝64位元作業系統，請下載x64版本，若是32位元請用i386版本）
  2. 安裝完畢後，它會問你要不要安裝圖形界面的設定裝置，若要必須啟用（或安裝）.NET Framework，我建議是可以不用，因為安裝.NET又會吃掉一些電腦的資源與空間。
  3. 選擇不用圖形界面設定後，隨即進入文字指令設定，在此只要下一個指令即可：
    install PortName=COM9 PortName=COM10
    這道指令的意思是要設置稱為COM9和COM10的兩個虛擬連接埠，並且（也虛擬地）串接（paired）在一起。9和10可以隨意設置，只要不和實體COM埠衝突即可。
  4. 關閉設定視窗後開始設定SDRuno（設定為COM10）：

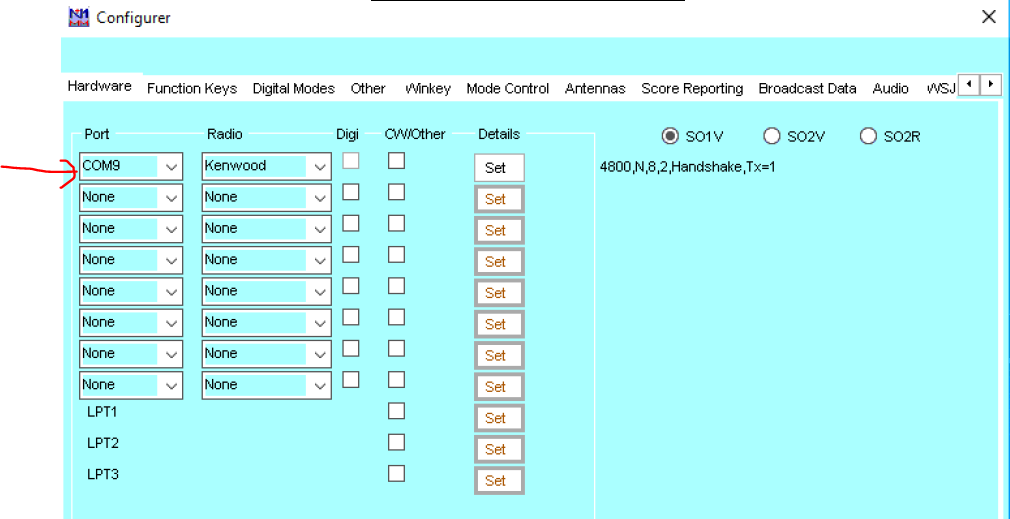

  5. 再來設定N1MM+（設定為COM9）：

    請注意由於SDRuno是模擬成Kenwood的機器，所以「Radio」這個欄位必須選擇「Kenwood」，接著按下Details欄位下的Set：

    將N1MM+針對Kenwood的建議設定設定好（下方紅圈處）。
如此就完成了，N1MM+和SDRuno並存的比賽環境！
